多儀閥門 – 蝶閥 – 氣動蝶閥系列

氣動調節蝶閥

閥門型號：D671X，D641X，D673H，D643H
通徑規格：DN50～DN1200
結構形式：中線型，雙偏心，三偏心等
閥體材質：鑄鐵、碳鋼、不銹鋼304、316、316L等
公稱壓力：PN10、PN16、PN25、PN40
適用溫度：-40℃～450℃
應用范圍：水、氣體、蒸氣、油品、腐蝕性介質等
產品特點：實現對介質流量、壓力、溫度等參數的調節控制

氣動調節蝶閥簡介：

氣動調節蝶閥是通過輸入控制信號后，利用氣源驅動來調節碟板開度，從而控制介質流量大小的可調節型氣動蝶閥，主要由蝶閥與氣動執行器、閥門定位器及其它附件配套組合而成。氣動調節蝶閥根據自動化系統中閥門定位器輸入4-20MA的信號后，通過0.4-0.7MPa進氣來調節閥門的開度大小，從而實現對管道中介質流量、壓力、溫度和液位等工藝參數的調節，是調節流量和截斷流體的常用裝置。氣動調節蝶閥可根據工況需要選用不同密封件(軟密封和硬密封)，以滿足于不同的使用要求，廣泛應用于化工、環保、空氣、水、燃氣、蒸汽及含有腐蝕性介質的管道上。

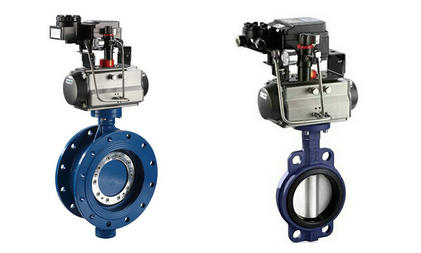

氣動法蘭調節蝶閥氣動對夾式調節蝶閥

氣動調節蝶閥原理：

氣動調節蝶閥執行機構分為單作用和雙作用，雙作用為氣開氣關式，開啟和關閉都需要氣源壓力，失氣保持原位。而單作用為氣關彈簧復位式和氣開彈簧自動歸位，一般分為常開型和常閉型，其適用于要求現場發生故障或沒有氣源時，閥門需要快速關閉或打開的場所，用緊急切斷或流通。

氣動調節蝶閥技術參數：

公稱通徑	DN50～DN1200(mm)
壓力等級	PN1.0、1.6、2.5、4.0MPa
連接方式	法蘭、對夾式
密封形式	軟密封或金屬硬密封
驅動方式	氣源驅動,壓縮空氣4～7bar
動作范圍	0～90度
閥體材質	鑄鐵、碳鋼、不銹鋼304、316、316L等
工作場合	水、氣體、蒸氣、油品、腐蝕性介質等
溫度范圍	軟密封：-29℃～180℃ 硬密封：-40℃～450℃
控制方式	裝配閥門定位器，智能調節型(4～20mA模擬量信號)

氣動調節蝶閥標準規范：

設計標準：GB/T2238-1989

結構長度：GB/T12221-1989

壓力試驗：GB/T13927-2000；JB/T9092-1999

法蘭連接尺寸：GB/T9113.1-2000；GB/T9115.1-2000；

可調范圍R：50：1

使用次數：100萬次

回差：帶定位器：小于全行程的2%

基本誤差：帶定位器：小于全行程的±2%

泄露量l/h：符合ANSI B16.104 IV級標準

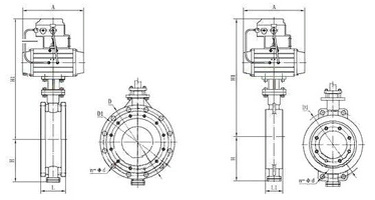

氣動調節蝶閥（法蘭式）氣動調節蝶閥（對夾式）

氣動調節蝶閥執行器參數：

執行機構	GT、AT、AW系列單雙作用氣動執行器
供氣壓力	0.5～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
