氣動襯氟球閥
- 閥門型號：Q641F46，Q641F4
- 通徑規格：DN15～DN300
- 結構形式：O型、V型
- 閥體材質：碳鋼WCB、不銹鋼304、316、316L等
- 公稱壓力：PN10、PN16
- 適用溫度：-29～+180℃
- 應用范圍：弱腐蝕性介質以及強酸強堿流體等
- 產品特點：開關輕便，密封可靠，耐腐蝕性強，使用范圍廣
氣動襯氟球閥概述：
氣動襯氟球閥(防腐球閥)具有超強的耐腐蝕性能，閥芯采用氟塑料作為內襯和軟密封閥座，特別適用于各種強腐蝕性介質及強酸、強堿的管道中，做開關切斷或調節使用。Q641F46氣動球閥采用聚四氟乙烯制成的密封圈，結構密封性能可靠，最高可達零泄露，是防腐閥門里最佳選擇之一。氣動襯氟球閥只適用于壓力在1.6Mpa之內的工況中，介質溫度不宜超過180℃，且不適于抽高真空環境里。
氣動襯氟球閥結構原理：
氣動襯氟球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞的，閥芯和閥體內側全部采用氟塑料制成，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，是專門為控制各種強腐蝕性介質的啟閉而進行設計的球閥，其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等優點。 |

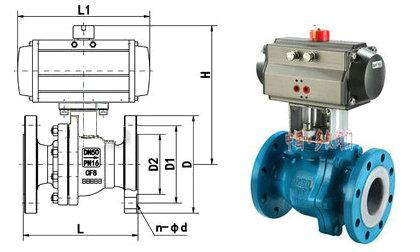

氣動襯氟球閥結構圖 |
1.采用氟塑料密封，具有極高的化學穩定性，可以適用于任何強腐蝕性化學介質；
2.采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；
3.啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了工程中的使用安全性；
4.結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。
氣動襯氟球閥技術參數：
| 公稱通徑 | DN15～DN300(mm) |
| 公稱壓力 | PN0.6、1.0、1.6MPa |
| 驅動形式 | 壓縮空氣4-7bar |
| 連接方式 | 法蘭 |
| 結構形式 | O型、V型全襯氟 |
| 動作范圍 | 0～90度 |
| 使用溫度 | -29～+180℃ |
| 適用介質 | 弱腐蝕性介質以及強酸強堿等 |
| 控制方式 | 開關型，調節型（定位器4-20mA） |
| 作用形式 | 單作用彈簧復位（常開型，常閉型），雙作用（氣開氣關） |
氣動襯氟球閥安裝指導：
1、安裝前的準備：
(1)管路氣動襯氟球閥前后管線已準備好。前后管道應同軸，兩法蘭密封面應平行。管道應能承受管路氣動襯氟球閥的重量，否則管道上必須配有適當的支撐。
(2)把襯氟閥門前后管線吹掃干凈，清除掉管道內的油污、焊渣和一切其它雜質。
(3)核對管路氣動襯氟球閥的標志，查明管路氣動球閥完好無損。將閥全開全閉數次證實其工作正常。
(4)拆去管路氣動襯氟球閥兩端連接法蘭上的保護件。
(5)檢查閥孔清除可能有的污物，然后清洗閥孔。閥座與球之間即使僅有微小顆粒的異物也可能會損傷閥座密封面。
2、安裝：
(1)把閥裝上管線。閥的任何一端都可裝在上游端。用手柄驅動的襯氟球閥可安裝在管道上的任意位置。但帶有齒輪箱或氣動驅動器的管路氣動襯氟球閥應直立安裝，即安裝在水平管道上，且驅動裝置處于管道上方。
(2)閥門法蘭與管線法蘭間按管路設計要求裝上密封墊。 (3)法蘭上的螺栓需對稱、逐次、均勻擰緊。 (4)連接氣動管線(采用氣動驅動器時)。 3、安裝后的檢查： (1)操作驅動器啟、閉管路氣動襯氟球閥數次，應靈活無滯澀，證實其工作正常。 (2)按管路設計要求對管道與管路氣動球閥間的法蘭結合面進行密封性能檢查。 |  |
