電動截止閥

多儀閥門 – 截止閥 – 電動截止閥系列

電動焊接截止閥

閥門型號：J961H，J961W，J961Y
通徑規格：DN10～DN100
結構形式：直通
閥體材質：鑄鋼、不銹鋼、鉻鉬鋼、鉻鉬釩鋼
公稱壓力：PN160、PN250、PN320
適用溫度：-29℃-550℃
應用范圍：水、石油、蒸汽、強氧化性介質等
產品特點：耐磨、耐高溫高壓，抗擦傷性能好、使用壽命長

電動焊接截止閥簡介：

電動焊接截止閥J961H/Y(電站截止閥)與管路連接采用焊接式結構，適用于水、蒸油品管路上，具有耐高溫、耐高壓的特點，主要由焊接截止閥與電動執行機構組成，通過接受380VAC的電壓即可實現遠程開關操作。電動焊接截止閥適用于公稱壓力PN20～32MPa及P54/100V-P57/170V，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工、水力、火力電站各種系統的管路中，做開關切斷或接通管路介質使用。具有密封面不易磨損、擦傷、密封性能好、壽命長，結構緊湊、啟閉性好、高度小、維修方便。

電動焊接截止閥性能優點：

1、閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。

2、閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。

3、高壓焊接式電站截止閥閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。

4、J961H/Y電動截止閥閥蓋填料函深度合理，填料加緩蝕劑，密封可靠。

電動焊接截止閥設計標準：

設計與制造：JB/T3595 DL/T531

結構長度：JB2766 GB/T15188.1

壓力-溫度：JB/T3595

試驗-檢驗：JB/T9092

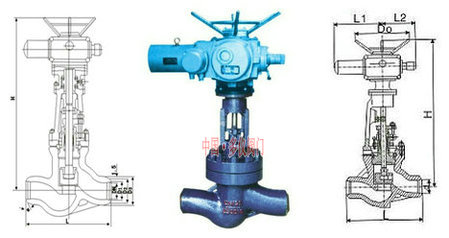

電動焊接截止閥結構圖

電動焊接截止閥結構原理：

對焊式電動截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理，或更換密封元件時無需把整個閥門從管線上拆下來，所以這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此電站截止閥的流動阻力較高于其它閥門。

電動焊接截止閥技術參數：

公稱通徑	DN10～DN100
公稱壓力	16.0 25.0 32.0 （Mpa）
連接方式	對焊式、承插焊
控制方式	電動控制
閥體材質	鑄鋼、不銹鋼、鉻鉬鋼、鉻鉬釩鋼
填料	增強柔性石墨
溫度范圍	-29℃-550℃
適用介質	水、石油、蒸汽、強氧化性介質等
